[단상] 왜? 갑자기? 지금... 집안 네트워크 구성을 모두 바꾸고 그러는 거야?

안녕하세요. 워크앳로터스입니다.

보통의 가정에서 유무선 공유기 하나면 충분히 와이파이 무선 서비스를 사용할 수 있을 겁니다. 하지만 구석 욕실, 베란다 등에서는 아무래도 음영지역이 생길 수 있죠. 이런저런 이유로 여러가지 공유기를 사용하다가 간소화 하기 위하여 금번에 스위칭허브를 이용해 보았습니다.

---

그러게요. 왜? 갑자기? 주말에 집에 인터넷도 사용 못 하도록 네트워크 구성을 완전히 바꿔버리는 작업을 하였을까요? 드라마 봐야 하는데, 못 본다고 원성이 자자합니다. 하지만, 복잡한 네트워크 구성을 좀 더 심플하고 와이파이도 안정적으로 사용할 수 있는 구성으로 바꾸고 싶다는 강한 욕망에 작업을 시작하였습니다.

작년에 리뷰를 한 제품으로 넷기어 R6850 기가 와이파이 유무선 공유기 제품이 있습니다. 그동안은 이걸 메인 공유기로 사용하고 있었습니다. 아래 링크 누르시면 작년에 홈 네크워크 구성한 내용을 자세히 보실 수 있습니다.

[마무리] 넷기어 R6850 기가와이파이공유기를 메인으로 홈 네트워크 구성을 완성하였습니다

오늘 이야기는 얼마 전 넷기어 R6850 기가와이파이공유기를 집에 들이면서 기존 넷기어 오르비 마이크로 ...

[마무리] 넷기어 R6850 기가와이파이공유기를 메인으로 홈 네트워크 구성을 완성하였습니다

변경하기 전 네트워크 구성

아래 그림으로 간단하게 설명드릴 수 있을 거 같습니다. 외부에서 들어오는 인터넷에 물리는 공유기가 바로 넷기어 R6850 제품이며 여기서 거실 반대편에 iptime 공유기로 연결됩니다. 그리고 iptime 공유기에는 오르비 공유기를 연결하여 주로 무선 와이파이 서비스를 제공하는 용도로 사용하였지요.

집에서 네트워크에 연결하는 기기의 총 수는 30개 전/후입니다. 그중에서 안정적인 네트워크 연결이 필요해 보이는 IPTV, 애플TV, PC 등은 유선으로 연결하고 그 외 나머지 대부분의 기기는 와이파이로 연결하여 사용하고 있습니다. 물론 모든 연결된 기기는 "192.168.1.XXX"로 동일한 네트워크 구간을 사용하도록 하였습니다. 이렇게 하기 위해서 iptime 공유기나 오르비 공유기는 허브 역할을 하도록 설정을 하였고요.

네트워크 구성을 이렇게 변경하려고...

그림을 그리다 보니 정말 간단하게 표현할 수 있겠습니다. 작년에 리뷰 하였던 제품 중에 링크시스 벨롭 트라이밴드 메시 와이파이 공유기가 있습니다. 아래 링크 누르면 자세한 개봉기 살펴보실 수 있습니다.

[개봉기] 링크시스 벨롭 트라이밴드 메시 와이파이 무선 공유기 이렇게 예쁠 줄이야...

글을 시작하기에 앞서 먼저 간략하게나마 그간의 상황을 설명드려야 할거 같습니다. 그리고 링크시스 제품...

[개봉기] 링크시스 벨롭 트라이밴드 메시 와이파이 무선 공유기 이렇게 예쁠 줄이야...

요 제품이 딱 제가 구상하는 그림에 적합한 공유기입니다. 무슨 말이냐면... 기본적으로 집의 구성으로 볼 때 원활한 와이파이 서비스를 위하여 4개 거점에 위치를 하고 싶습니다. 그래서 링크시스 제품이 3개가 한 쌍으로 감당하고 여기다가 와이파이 확장 역할을 할 수 있는 넷기어 EX7700 제품을 연결해서 가능하겠습니다.

넷기어 EX7700 메시 와이파이 증폭기로 집안 어디에서나 빵빵한 무선 와이파이 사용

요즘은 토요일에도 택배는 배달이 되더군요. 오랜만에 애들은 토요일 오전에 저마다 일이 있어 다들 나가있...

넷기어 EX7700 메시 와이파이 증폭기로 집안 어디에서나 빵빵한 무선 와이파이 사용

그래서 최종 그림은 이렇습니다. 인터넷에 링크시스 공유기를 연결하고 유선으로 두 번째 링크시스 공유기를 연결하고 다음 세 번째 공유기는 아들내미 방에 있으니 여기는 유선 연결이 힘들어서 무선으로 연결하면 됩니다. 그리고 확장기는 침실에 두고 거실 또는 아들내미 방에 공유기와 무선으로 연결하는 거지요.

기존 유선으로 연결하였던 iMac, PC, 애플TV, IPTV 등은 스위칭 허브라는 걸 들여서 연결하려 합니다. 기존에는 유무선 공유기를 허브처럼 사용하였지만 이제는 복잡하게 구성하지 않고 그냥 단순한 기능을 수행하는 스위칭 허브를 구입해서 기기들을 연결하는 게 훨씬 단순하게 구성할 수 있겠습니다.

그림처럼 구성하면 공유기를 허브처럼 사용하는 불합리한 일을 하지 않아도 되고 공유기 두 개는 제거할 수 있겠죠. 복잡한 관리 포인트가 2개나 줄어드는 겁니다. 스위칭 허브를 이용하면 아무래도 직접적으로 연결되니까 속도의 향상도 가져올 수 있지 않을까 조심스레 기대합니다.

그래서 iptime 스위칭 허브를 구입하였습니다.

간단하고 신속하게 진행하도록 할게요.

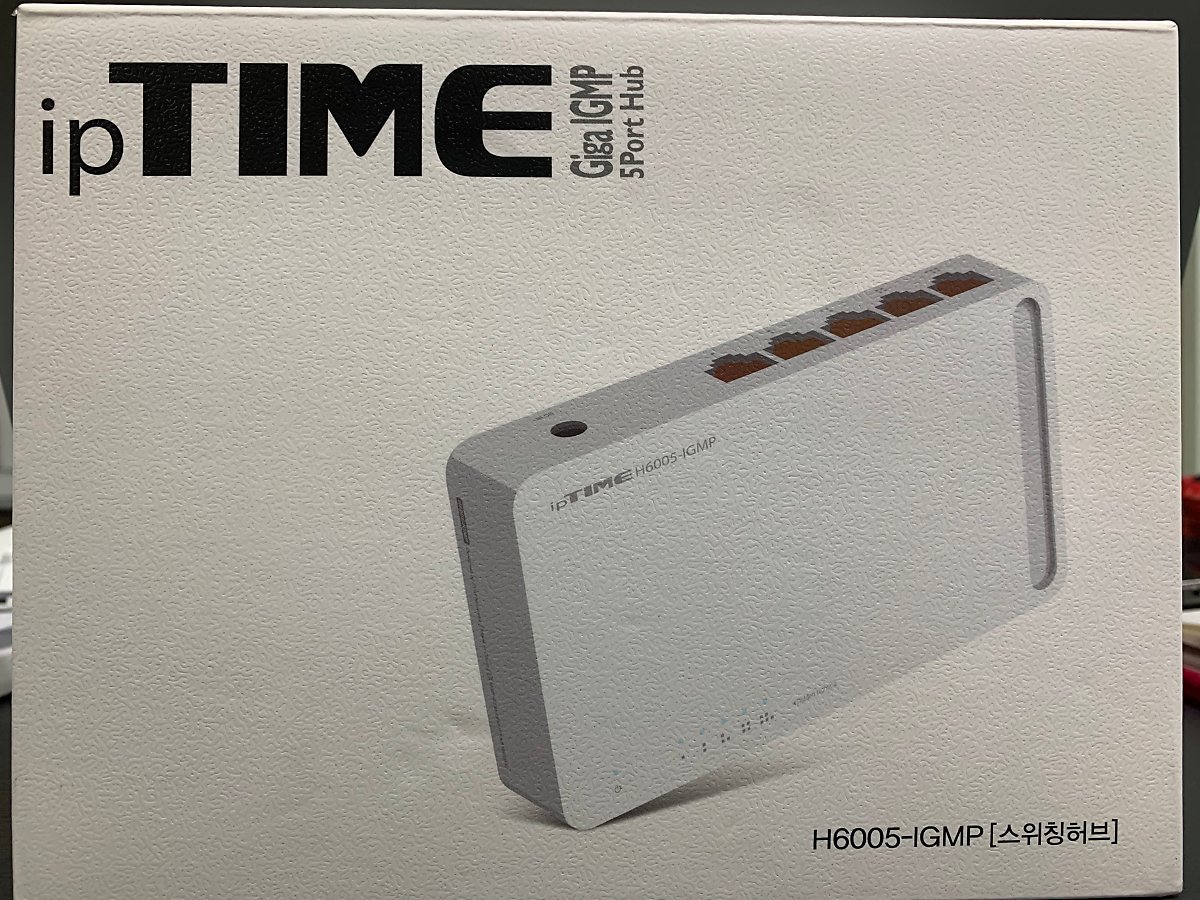

고민 없이 믿고 구입할 수 있는 iptime

제품이고요. 그냥 단순히 네트워크만

연결해서 사용하는 스위칭 허브인데

5포트 짜리 제품입니다. H6005 이지요.

이름에 IGMP가 있어요.

요것만 주의하시면 될 듯... 자세히는 모르지만

네트워크 트래픽 관련해서 인터넷 TV 같이

트래픽이 많은 기기가 연결되었을 때

안정적으로 제어할 수 있는 기능이 IGMP

라고 하는 거 같습니다. 그래서 저는 이걸 선택했죠.

박스 뒤에는 세부 스펙이 있어요.

하지만 자세히 보진 않고 그냥 지나칩니다.

뭘, 설정할 것도 아니고 그냥 네크워크에

기기들만 물려서 사용할 거니깐...

나름... 새 제품 봉인씰 역할을 하는 듯...

박스 안에 구성품은 요게 다입니다.

제품 구성 및 보증서, 전원 어댑터

그리고 스위칭 허브 본체입니다.

그냥 단순 허브라 그런지 설명서는

없어요. 구성 및 보증서만이...

충전 어댑터도 가볍고 작은 사이즈로...

스위칭 허브를 둘둘 감싸고 있는 저건?

"환경 보호를 위하여 친환경 포장재를 사용"

하였다고 합니다.

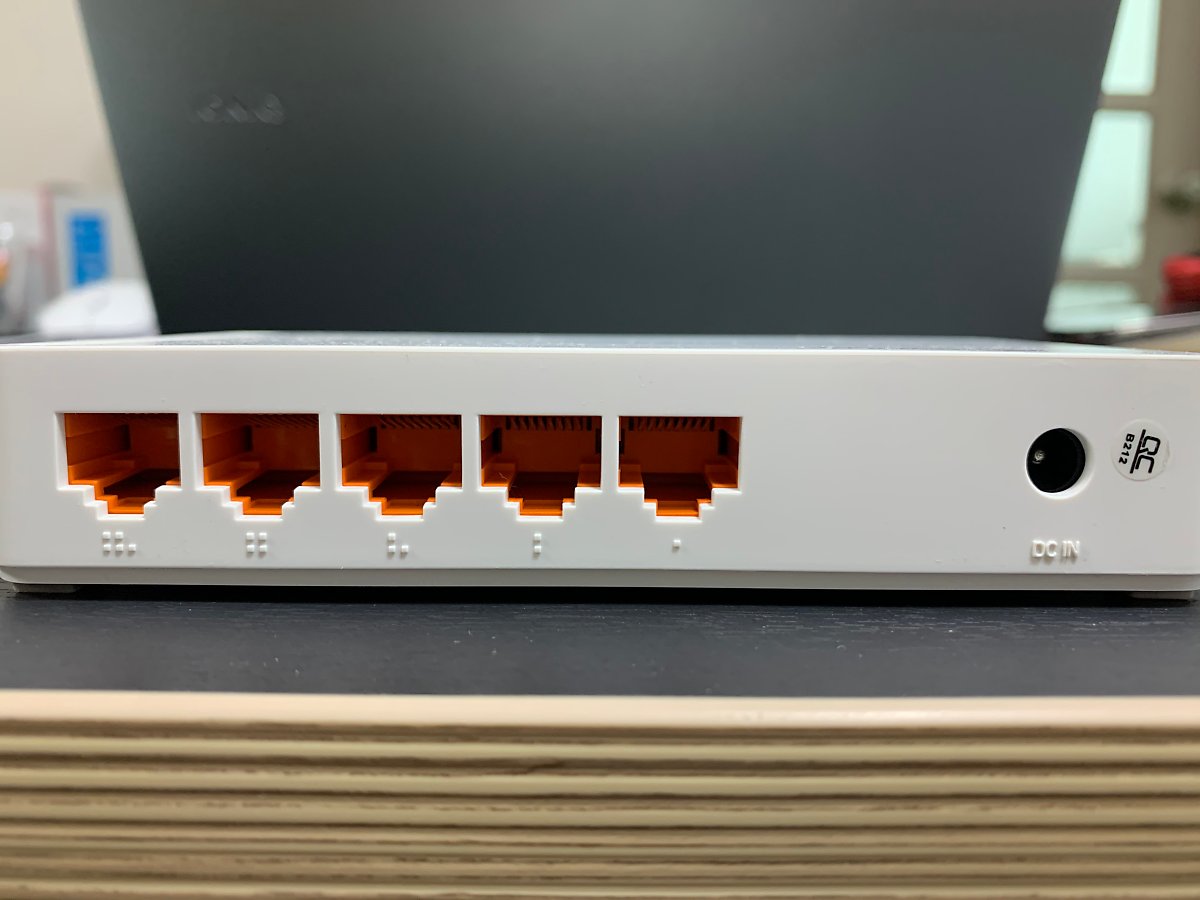

죠기 보이는 5개 포트에 네트워크 선을

연결하면 되는 거죠. 하나는 공유기랑 연결하니까

나머지 4개에다가 기기를 연결하면 됩니다.

아무 데나 연결하면 됩니다. 그게 허브의 매력이죠.

요렇게 반대편에는 연결된 네트워크 포트에

불이 들어오는 구조인듯합니다.

1~5번까지 표시되어 있네요.

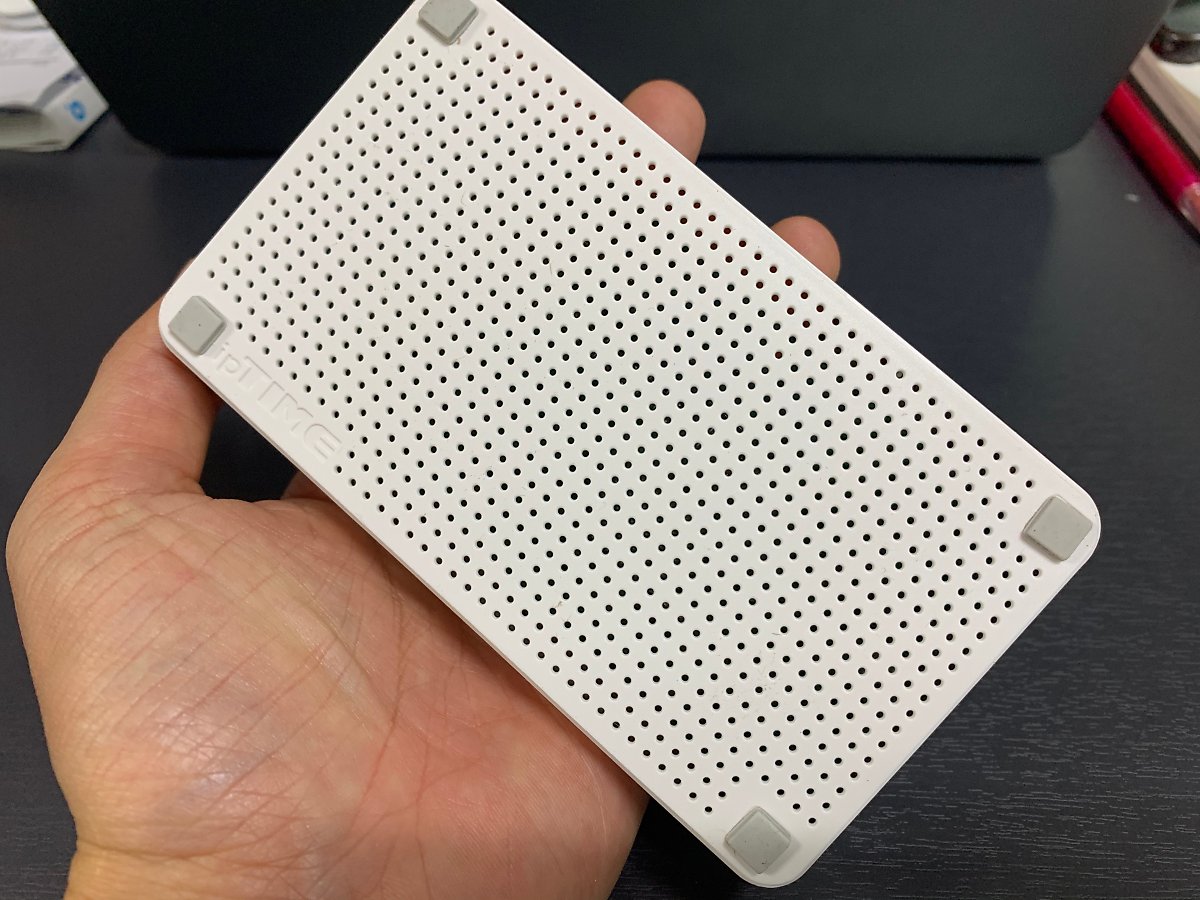

아래쪽은 발열을 위하여 통풍구가

빽빽이 뚫려있는 구멍을 보니 안심되네요.

구상한 그림에서 첫 번째 링크시스

공유기에 물렸습니다. 그리고 여분의

포트에는 iMac, PC 2대를 연결하고

남은 포트 1개는 두 번째 링크시스

공유기에 연결하였습니다.

그러고 보니 네트워크 구성이 좀

잘못되었네요. 요렇게 수정되어야 합니다.

스위칭 허브랑 두 번째 공유기가 연결

되는 그림이 맞습니다.

구성을 변경하고 좋아진 점은?

기존에는 각각의 공유기마다 관리자 화면으로 들어가서 설정을 변경하고 하는 작업들이 있었는데, 이제는 메인이 되는 공유기 링크시스 공유기에서만 하면 됩니다. 가운데 허브는 아무런 설정이 필요 없는 그냥 단순 연결 고리 역할만 하는 거죠. IGMP 기능을 탑재한 스위칭 허브이기에 IPTV도 잘 나옵니다.

그리고 속도 측정을 해 보니 기존 공유기를 통하여 연결된 경우보다 좀 더 인터넷 속도가 잘 나오는 거 같아요. 느낌적인 부분도 있겠지만 실제 측정 수치도 더 높게 나옵니다. 인터넷 원선에서 뽑을 수 있는 속도에 가깝게 나온다고 보시면 됩니다.

---

대표적인 공유기 브랜드 iptime에서 판매하는 기가비트 스위칭 허브 5포트 짜리랑 8포트 짜리 모두 IGMP 기능 포함한 제품입니다.
